產品展示

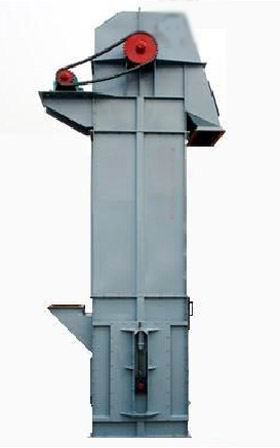

TD、TH斗式提升機

詳細說明

TD型環膠帶式提升機使用于垂直輸送粉狀、粒狀、及小塊狀的物料，如糧食、煤、

水泥、碎礦石等，輸送高度最高40m，其特點為，結構簡單，運行平穩，掏取式裝料，離

心式卸料，物料溫度不超過60℃。參照JB3926-85≤垂直斗式提升機≥標準設計制造。

TH型環鏈斗式提升機使用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀的物料，如

糧食、煤、水泥、碎礦石等，輸送高度最高40m，其特點為，結構簡單，運行平穩，

掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈條經特殊處理壽命

長，下部采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻

時，有一定的容讓性能夠有效地保護運動部件，物料溫度不超過250℃。參照JB3926-85≤

垂直斗式提升機≥標準設計制造。

斗提機型號

TD100

TD160

TD250

TD315

料斗型式

輸送量①，m3/h

7.6

料斗容積，L

0.15

0.3

0.49

0.9

1.2

1.9

1.12

2.24

3.0

4.6

1.95

3.55

3.75

5.8

料斗運行速度，m/s

1.4

1.6

滾筒轉速，r/min

斗提機型號

TD400

TD500

TD630

料斗型式

輸送量①，m3/h

110

116

154

142

148

238

料斗容積，L

3.1

5.6

5.9

9.4

4.84

9.0

9.3

14.9

14.6

23.5

料斗運行速度，m/s

1.8

2.0

滾筒轉速，r/min

斗提機型號

TH315

TH400

TH500

TH630

TH800

TH1000

料斗型式

輸送量（m3/h）

118

114

185

146

235

365

料斗

斗寬

315

400

500

630

800

1000

斗容

3.75

5.9

9.5

9.3

14.6

23.6

23.3

37.5

37.6

斗距

512

688

920

鏈條

圓鋼直徑x節距

φ18x64

φ22x86

φ26x92

環數

條數

單條破斷載荷（KN）

≥320

≥480

≥570

線載荷（N/m）

256

266

310

319

415

442

490

523

510

534

570

610

傳動鏈輪

節圓直徑

630

710

800

900

1000

1200

轉速（r/min）

42.5

37.6

35.8

31.8

30.5

24.4

料斗運行速度m/s

1.4

1.5

1.6

輸送物料的最大粒度mm

35-45

40-55

50-60

60-65
